Préparation de l'itinéraire de randonnée

Cette méthode est garantie pour un GPS de marque Garmin Pour bien préparer l'itinéraire, rien de mieux que de mettre la trace dans votre gps. Pour cela je vous propose deux méthodes différentes.
La première, à l'aide du logiciel Viking. Je l'utilise lorsque toutes les routes sont intégrées dans Openstreetmap.
La deuxième méthode à l'aide du logiciel JOSM. Je l'utilise lorsque toutes les routes ou chemins ne sont pas visibles dans Openstreetmap

  1. Avec le logiciel Viking
  2. La logique de ce logiciel est assez déroutant à la première approche. Mais avec l'habitude, on s'y fait
    Voici les méthodes d'installation :

    Pour Linux vous faites simplement dans un terminal en root :

    apt-get install viking

    ou vous avez également, si vous préférez les interfaces graphiques, la possibilité de l'installer à partir de Synaptic ou de la logithèque

    Avec Windows, vous avez la possibilité de télécharger les binaires à cette adresse Viking

    Pour afficher le plan d'Openstreetmap, il faut faire un clique droit sur l'entrée "Calque maître" dans le panneau de gauche. Un menu s'affiche, cliquez sur "New Layer" puis "New Map Layer"

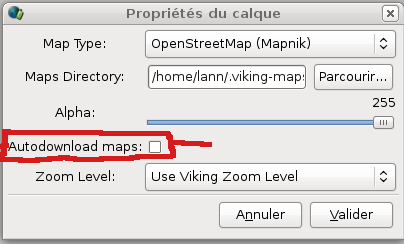

    Une boite de dialogue s'affiche. Cliquez sur l'option "autodownload maps" pour télécharger automatiquement la carte. Puis cliquez sur "Valider" pour afficher la carte openstreetmap

    Boite de dialogue Map Layer

    Maintenant que l'on a la carte, il va falloir se déplacer pour trouver l'endroit que l'on désire faire une trace
    Pour zoomer dans la carte, utilisez la roulette de la souris
    Pour se déplacer, cliquez sur le bouton droit de la souris. Une petite main apparaît. Il suffit de déplacer la souris pour aller où l'on veut

    Voilà vous y êtes. Maintenant, il va falloir faire la trace
    Pour se faire, cliquez avec le bouton droit de la souris, comme tout à l'heure, sur l'entrée "Calque maître" dans le panneau de gauche. Puis sur sur "New Layer" puis "New Trackwaypoint Layer"
    Une boite de dialogue s'affiche. Moi je laisse les options par défaut. Vous pouvez faire un tour dans les onglets pour changer quelques options. Cliquez sur "Valider" lorsque tout est OK
    Dans le panneau de gauche, vous pouvez apercevoir une nouvelle entrée : Trackwaypoint
    Cliquez sur la flèche de "Trackwaypoint" puis sur "Traces"

    Voici le résultat du panneau de gauche :

    Résultat du panneau de gauche

    Dans le menu du haut, cliquez dans "Outils" puis "Créer une trace".
    Vous apercevez que l'icône de votre souris s'est transformée en "+" vert.
    Cliquez sur le point de départ de votre trace.
    Une boite de dialogue apparaît. Renseignez le nom de votre parcours.
    Vous apercevez qu'une nouvelle entrée s'est positionnée sur "Traces" dans le panneau de gauche. Cliquez sur la flèche de "Traces". Le nom de votre parcours apparaît.
    Sur le plan, vous voyez votre premier point et un trait en pointillé qui matérialise la ligne du prochain point
    Cliquez sur la carte pour enregistrer votre prochain point. Voilà vous avez fait votre premier segment
    Continuez à faire l'ensemble de votre parcours

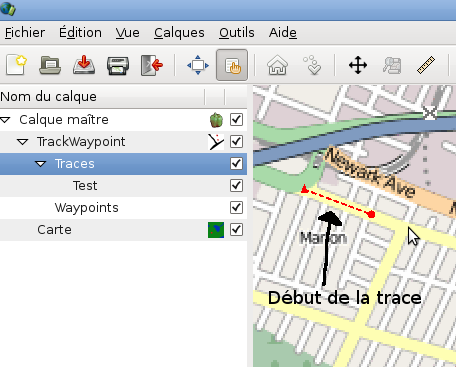

    Voici le résultat de la trace. Remarquez également les différentes entrées du panneau de gauche

    Résultat du début de la trace

    Vous allez rapidement être ennuyé car vous n'allez pas pouvoir bouger la carte avec le bouton gauche de la souris car il est réserver pour la création de point
    Trois possibilités pour déplacer la carte :

    1. aller sur l'entrée du nom de la trace dans le panneau de gauche, cliquez sur le bouton droit de la souris. Un menu apparaît et cliquez sur "Etendre l'extrémité de la trace". Le quatrième choix du menu en partant de la fin pour ceux qui ont le logiciel en anglais. Votre dernier point va se centrer au milieu de l'écran
    2. Tout simplement cliquer sur le bouton du milieu (roulette de la souris). Le dernier point inséré va se centrer sur la carte
    3. Rester appuyer sur le bouton du milieu (roulette de la souris) et déplacer la souris vers l'endroit désiré de la carte

    Si vous avez fait une erreur, vous pouvez supprimer le dernier point en cliquant avec le bouton droit de la souris sur la carte
    Si vous voulez supprimer un point qui se trouve au milieu du parcours, au lieu de supprimer tous les points qui sont après lui, cliquez sur "Outils" puis "Editer un point d'une trace"
    Cliquez sur le point que vous voulez éditer. Une boite de dialogue apparaît permettant d'éditer le point. Lorsque ça vous convient, cliquez sur "Fermer"
    Pour reprendre votre parcours au dernier point, cliquez "Etendre l'extrémité de la trace" comme vu auparavant

    Maintenant que votre trace est créée, il faut l'envoyer sur votre GPS Garmin
    Deux solutions :

    1. Export de la trace par la ligne de commande

    2. Je préfère cette méthode car elle me parait plus simple
      Donc, cliquez avec le bouton droit de la souris sur "Trackwaypoint" dans le panneau de gauche
      Un menu apparaît. Cliquez sur "Exporter le calque" puis "Exporter en tant que GPX"
      Une boite de dialogue apparaît, renseignez le nom de votre trace en terminant par l'extension .gpx

      Voilà votre trace sur l'ordinateur. C'est déjà ça
      Pour la mettre dans le GPS, on va utiliser un autre logiciel : gpsbabel. Il est excellent pour le transfert des fichiers entre le récepteur GPS et l'ordinateur
      Pour Linux vous faites simplement dans un terminal en root :

      apt-get install gpsbabel

      ou par les interfaces graphiques énumérées en début de page
      Pour windows, téléchargez les binaires à cette adresse Gpsbabel

      Dernière opération : mettre la trace dans le GPS
      Pour Linux, on va ouvrir un terminal et se placer dans le répertoire où on a sauvegardé la trace
      Une fois que vous y êtes vous faites cette ligne de commande :

      gpsbabel -t -r -w -i gpx -f votre_trace.gpx -o garmin -F /dev/ttyUSB0

      et la voilà dedans
      Pour Windows, ouvrez une fenêtre de commandes et faites cette ligne de commande, après vous être placé dans le répertoire de la trace
      gpsbabel -t -r -w -i gpx -f votre_trace.gpx -o garmin -F usb:

      Je n'ai pas pu la tester car je n'ai pas d'ordinateur sur Windows


    3. Export de la trace par le logiciel Viking

    4. Je ne l'aime pas trop car elle ne fonctionne pas tout le temps et je ne sais pas pourquoi
      Faites un clique droit sur l'entrée "Calque maître" dans le panneau de gauche. Un menu s'affiche, cliquez sur "New Layer" puis "New GPS Layer"

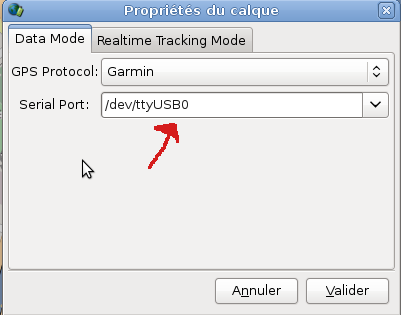

      Une boite de dialogue s'affiche. Pour Linux, choisissez /dev/ttyUSB0 pour le port série et pour Windows usb:

      Résultat du début de la trace

      ça devrait fonctionner
      Allez sur la trace qui est dans l'entrée "Trackwaypoint". Faites un clique droit puis copier
      Cliquez sur l'entrée "GPS" du panneau gauche puis "Emission vers le GPS" et faites coller en cliquant droit sur l'entrée "Emission vers le GPS"
      Pour l'envoyer, faites un clique droit sur l'entrée "GPS" puis "Emission vers le GPS".
      N'hésitez pas à changer les ports séries si vous voyez que ça ne marche pas


      Le protocole Magellan devrait aussi fonctionner

  3. Avec le logiciel JOSM

  4. JOSM est un logiciel qui permet de mettre à jour la base de données Openstreetmap. Il est très complet car on peut visualiser des images satellites, le cadastre etc ....

    Pour l'installer, voici les différentes procédures :

    Pour Linux vous faites simplement dans un terminal en root :

    apt-get install josm

    ou vous avez également, si vous préférez les interfaces graphiques, la possibilité de l'installer à partir de Synaptic ou de la logithèque
    Le problème c'est que la version logicielle ne sera pas à jour. Pour la mettre à jour, vous pouvez appliquer cette méthode : http://wiki.openstreetmap.org/wiki/FR:JOSM

    Pour Windows, aller également ce site et suivez les instructions

    Attention, dans tous les cas, il faut avoir installer java.

    Lancer le logiciel.
    La première chose à faire c'est de télécharger les données. Pour se faire, allez dans "Fichier" puis "Télécharger"

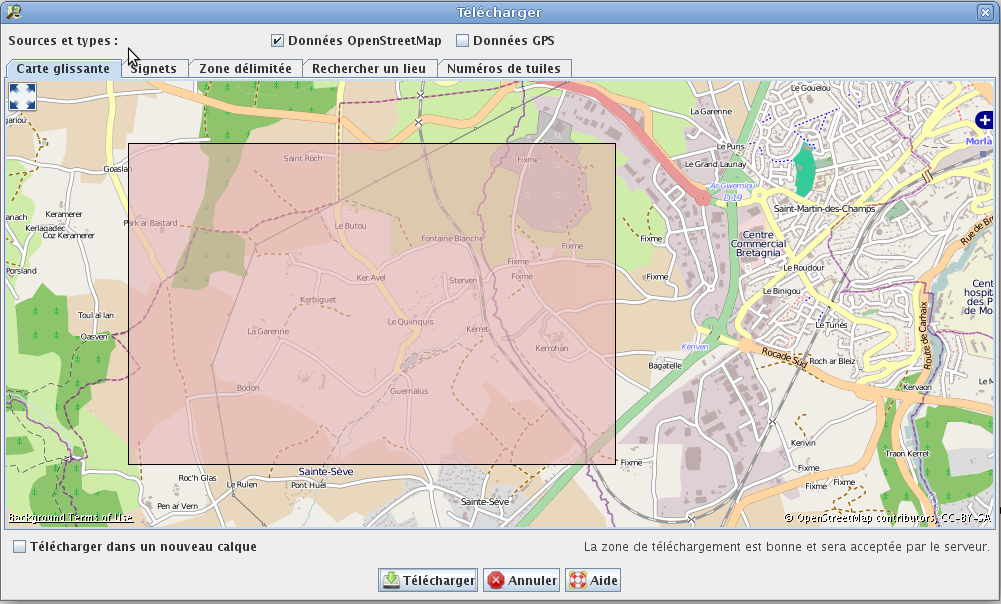

    Une boite de dialogue s'affiche :

    Résultat du début de la trace

    De la même manière que le logiciel Viking, vous pouvez zoomer à l'aide de la molette de la souris
    Pour vous déplacer dans la carte, ce n'est plus avec le bouton gauche de la souris mais avec le bouton droit
    Une fois que vous avez à peu près défini la zone de randonnée, cliquez sur le bouton gauche de la souris puis étirer la sélection pour former un rectangle de ce que vous allez importer d'Openstreetmap comme dans l'image ci-dessus
    Puis cliquez sur "Télécharger" pour exporter les données. Si la zone est trop grande, le serveur peut interdire le téléchargement. Choisissez une autre plus petite et téléchargez les zones manquantes une deuxième fois

    Vous vous retrouvez avec plein de lignes. Ces lignes représentent les objets d'openstreetmap (bâtiments, routes, frontières, plan d'eau, etc ...). Pour créer l'itinéraire de randonnée ce n'est pas très important
    Pour se déplacer sur la carte, on le fait de la même façon que la boite de dialogue de téléchargement : Zoom -> molette, Bouton droit -> Déplacement

    Pour ne pas polluer le calque que l'on vient de télécharger, on va en prendre un deuxième. Pour cela il faut aller dans "Fichier" et "Nouveau calque"

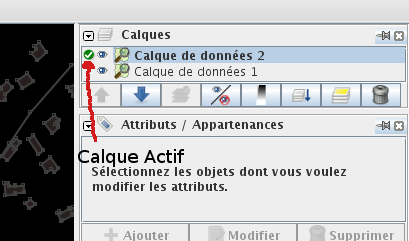

    Dans le panneau de droite vous vous apercevez que vous avez deux calques :

    Résultat du début de la trace

    L'icône verte visualise le calque actif

    Pour mieux nous repérer sur la carte, maintenant on va télécharger les images sattelites. Pour se faire, il faut aller dans "Imagerie" "Bing Sat"et vous avez les images qui apparaissent en sur impression
    Vous vous apercevez que les lignes du premier calque téléchargé sont en noir. ça va nous aider pour notre tracé

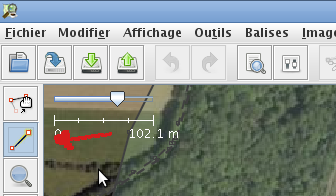

    Débutons le tracé. Pour faire une ligne, il faut aller dans le panneau de gauche et choisir la deuxième icône :

    Résultat du début de la trace

    Le curseur de la souris se transforme en croix. Il faut cliquer sur la carte pour commencer le tracé. Déplacez la souris et vous verrez un trait. Cliquez à nouveau sur la carte pour créer le deuxième point. etc...
    Si vous avez fait une erreur, annulez les opérations par "CTRL Z" ou par l'icône de la barre d'outils.

    Une fois votre tracé effectué, il faut l'exporter.
    Faites un clique droit sur le caque actif et cliquez sur le menu "Exporter au format GPX". Enregistrez votre fichier ou bon vous semble

    Pour le télécharger dans le récepteur GPS, suivez la procédure en ligne de commande du logiciel Viking
    Si vous êtes allergique à la ligne de commande, vous pouvez toujours ouvrir ce fichier avec Viking puis l'exporter vers le récepteur GPS en suivant la procédure décrite plus haut

    Quitter JOSM sans rien enregistrer "Abandonner et Quitter"
